一、 概述
1、主要功能：
  本電源是目前先進的弱電控制強電的電力調控系統。內部主要由主電路集成一體的智能化模塊、冷卻散熱系統和電源控制系統、電壓反饋系統等優化組合而成。交流輸入無相序，控制信號為DC 0～10V直流電壓信號，或4～20mA標準信號，可方便的與計算機、PIC工控機等設備組合成自動控制系統。為便于用戶使用，面板上配備的數字、指針儀表，實時顯示電流、電壓等各運行數值。時間繼電器定時功能。本電源具有結構簡單、安裝方便、運行可靠、工作環境適應性強等優點。
二、應用范圍
  穩流穩壓電泳電源，主要應用于各種器件電泳漆，直流電源應用場所，燈光控制、舞臺及大型演出場所、廣告燈光控制，溫度控制，充電、勵磁及穩壓電源系統。
三、技術條件
 3.1、輸入電壓三相四線AC380V±10%   50Hz。
 3.2、輸出額定電流DC0-300A.
 3.3、輸出電壓DC0-200V，連續可調，穩流穩壓精度優于1.5%。
 3.4、輸出電流過載能力15%*，不超過10分鐘。
 3.5、開關電源工作電壓220V。
 3.6、工作方式：連續工作。
 3.7、絕緣等級：B級。
 3.8、防護等級：IP20或IP00。

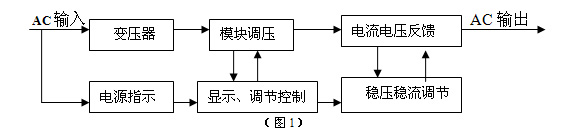

四、原理框圖
